星三角降壓啟動電氣原理圖(星三角啟動的典型控制原理圖)

發布時間:2021-03-10 15:00

星型-三角形啟動方法是降壓啟動,因此如果星型在啟動開始時啟動,則電壓低且電流也低,因此還必須滿足接觸器和熱繼電器的選擇。要求。

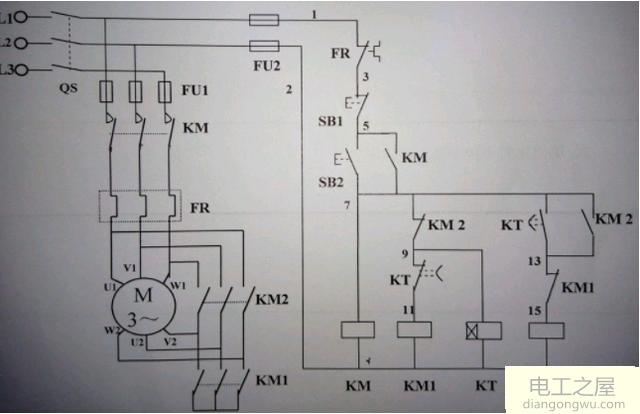

下圖是星三角啟動的一般控制原理圖。

星三角啟動的典型控制原理圖

首先看一下主電路:

---根據電動機22KW,電動機的額定電流為44A(不同的電動機值有偏差,且偏差不會太大)。

---主接觸器和三角形接觸器,即上圖中的兩個接觸器KM和KM2=44x0.58=25.52,大于25A的接觸器是30A的接觸器,因此KM和KM2是兩個。您應該為每個接觸器選擇30A接觸器。

---在上圖中,您可以選擇星形接觸器=44x0.33=14.52,一個16A接觸器,它是KM1接觸器,如果產品沒有16A接觸器,您還可以選擇一個18A接觸器。

---熱繼電器FR在37至50A的電流范圍內選擇,并且根據實際電動機的銘牌設置值為44A。

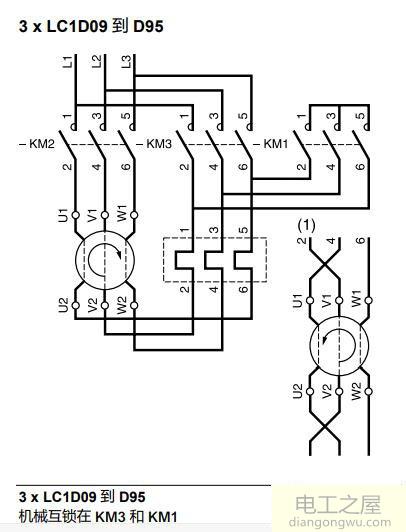

熱繼電器的位置和選擇也不同。請參見下圖,了解施耐德推薦的示意圖。重點關注熱繼電器FR的位置。

星三角啟動的典型控制原理圖

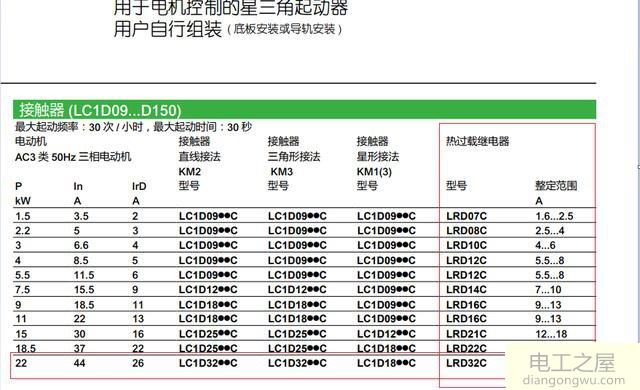

施耐德推薦的接觸器和熱繼電器選擇如下。

星三角啟動的典型控制原理圖

從紅色方框中可以看出,施耐德推薦的星形增量起動原理圖中的熱繼電器位置不同,并且選擇也不同,此時熱繼電器的選擇為21至32A。
